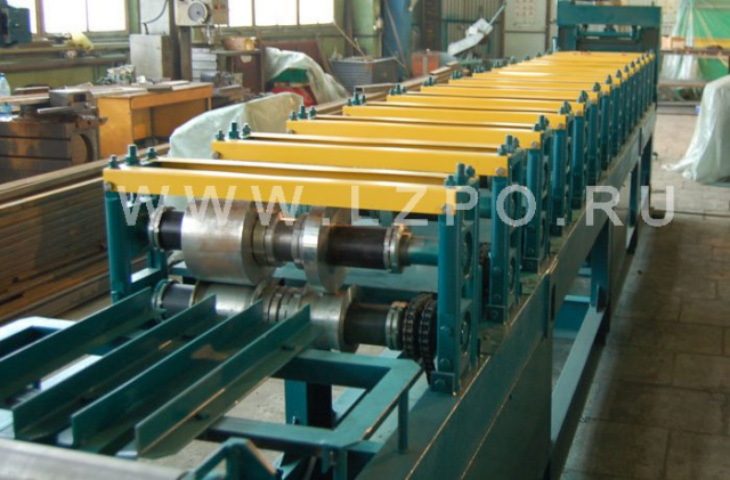

Принцип работы ручных и механических станков

Все эти отрасли обеспечивают металлическими элементами заводы, специализирующиеся на изготовлении различных металлических изделий, для создания которых они используют специальное оборудование – станки для профиля , обеспечивающие быстрое создание качественного изделия заданных параметров.

Современные тенденции ведут к полной автоматизации производства: станки выполняют операции без участия оператора, задача которого заключается в том, чтобы задать все необходимые параметры на управляющем компьютере. Это более практичный и безопасный метод организации работы. Однако ручное производство не сдает свои позиции, главным образом благодаря своей дешевизне.

Использование ручных станков.

Станки, работающие за счет мускульной силы и принципа «рычага» востребованы в производстве, не требующем высокого уровня развития усилий. Они в десятки раз дешевле механических и гидравлических аналогов, что делает их востребованными на стройках и небольших заводах, выпускающих малые партии изделий. Стоит отметить, что ручной листогиб обычно используется для обработки листового металла шириной менее миллиметра. Плюсом такого оборудования является также его мобильность.

Максимальная масса ручного листогиба составляет не более 180 килограмм, что позволяет без проблем транспортировать станок и использовать его непосредственно на месте проведения работ. Так, например, намного дешевле привезти оборудование на стройку, где проводятся кровельные работы, чем каждый раз перевозить готовые изделия. Именно поэтому ни одна крупная строительная площадка не обходится сегодня без ручных станков.

Принцип работы ручного листогиба.

Процесс изготовления нужного изделия происходит следующим образом: прижимная балка прочно удерживает лист металла, а подвижная пуансон производит необходимые механические воздействия. Рабочие, обслуживающие оборудование, самостоятельно загружают и фиксируют металлический лист. Управление станком возможно одной рукой. На станке есть угломер, дающий возможность следить за процессом сгиба заготовки, доводя ее до требуемых параметров. Предусмотрено также устройство «догиба», позволяющее увеличить сгиб до 180 градусов.

Использование механического листогиба.

Для более серьезного конвейерного производства ручной листогиб не подходит, в таком случае обычно используются станки с механическим или гидравлическим приводом. Механизация позволяет значительно ускорить процесс работы и повысить качество получаемых изделий. К тому же, такое оборудование обеспечивает в сотни раз большее развитие усилия, что позволяет работать с более сложными материалами. Механический листогибочный пресс работает по следующему алгоритму. Первоначально траверса (стальная жесткая балка, удерживающая инструмент, тип которого зависит от изготовляемого изделия и режима работы) находится в верхней мертвой точке. В станках, использующих кривошипно-шатунный механизм, не предусмотрена возможность регулировать положение верхней точки. В станках для профиля гидравлического типа высота траверсы может изменяться.

В момент нажатия на педаль или кнопку двуручного управления, траверса начинает спускаться с некой скоростью. Данный процесс называется «свободное падание», так как, дойдя до определенной точки, траверса замедляется и движется вниз с заданной скоростью, предусмотренной параметрами сгибания металлического листа. Термин «свободное падание» относителен, так как в действительности оператор задает скорость движения, как до точки переключения скоростей, так и после нее. Таким образом, скорость всегда фиксирована в определенном диапазоне. После того, как траверса замедляется, она двигается уже с рабочей скоростью. В точке переключения скоростей осуществляется также синхронизация движения левой и правой части конструкции. Для этого существуют специальные датчики линейного перемещения, исходя из показаний которых, производятся соответствующие изменения в командах автоматизированным аппаратным средствам управления. Это так называемые сервоклапаны, позволяющие корректировать скорость подачи масла в рабочие цилиндры станка.

Все операции по настройке и перенастройке происходят за считанные доли секунды, а траверса тем временем продолжает свое движение, спускаясь до нижней мертвой точки. Положение нижней мертвой точки регулируется во всех типах станков. После того, как конструкция достигла максимально низкого положения, осуществляется выдержка под давлением. Процесс длится заданное количество времени, необходимое для распределения усилия по всей площади заготовки. От правильного расчета времени воздействия зависит качество полученного изделия. После окончания выдержки, траверса поднимается вверх, освобождая деталь от усилия. Происходит так называемая декомпрессия.
